1、驅動單元

　　采用HDR（X）型巡檢驅動裝置，其既能實現電動機的軟啟動功能， 又能實現消防狀態下瞬間直接啟動電動機，并且長期驅動電動機在線運行。它集短路、缺相保護功能于一身，無需旁路接觸器和其它保護電器，使消防水泵控制柜內非常簡潔，大大提高了產品質量和運行穩定性。

　　2、控制單元

　　使用德國西門子公司生產的可編程控制器。該控制器可用于最嚴酷、最惡劣的環境，通過軟件編程具有使用靈活、工作可靠、精度高等特點，而且功能強大，可省掉原消防控制柜內的中間、時間繼電器等許多電器元件，使控制更加簡單、可靠。由于使用可編程控制器，實現了普通消防控制柜以往無法實現的功能，即：消防 水泵自動巡檢功能與上位機通訊實時監控的功能。

　　3、顯示和通信單元

　　本柜配有工業級人機界面（觸摸屏）可現場顯示和修改系統重要參數,極大的方便值班人員的操作和了解設備運行狀態，使用普通的PC機（消防中心現有的電腦即可）通過西門子專用通訊模塊，實現了對現場PLC的監測，由于使用普通電話線連接（市話、內線均可）安裝、施工方便，成本低廉。

　　消防水泵自動巡檢控制系統除具備普通消防水泵控制系統所有的功能外，還具備以下功能和特點：下面就對本系統做一個詳細的介紹

1、 系統兼容性強，可接收消防中心，消防聯動模塊的指令瞬間直接啟、停消防泵。在沒有消防控制中心的場所，本系統可直接接收煙感或溫感發出的火災信號，啟動相應的消防設備。

2、 具有自動巡檢功能：本系可手動啟、停，也可自動定期巡檢。例如，15天一次自動輪流啟動控制區域內消防水泵，以驗證消防設備的正常與否，時間準確無誤。

3、 本系統以可編程控制器為核心，實現了智能化多級管理。即可就地對消防水泵進行多種控制，可在設備發生故障時將故障信息上傳到上位機和消防控制中心，克服了普通消防控制柜內的線路復雜，元器件多，工作不可靠等弊病，使得本系統比普通消防控制柜在設計上簡單明了，操作上靈活方便，運行上更加安全、可靠。

4、 報警功能：本系統可對控制區域內水壓、水流量、空開、電機驅動器、熱元件等關鍵設備的運行狀況進行檢測，發現設備運行異常時現場既有聲光報警，也能向消防中心發送開關量報警信號，同時自動拔號至上位機報警，生成歷史記錄，以便消防監控中心查詢故障內容和安排檢修故障設備。

5、 通訊監控功能：在消防中心PC機上安裝消防水泵遠程監控軟件，通過查詢系統、通訊、實時報警、歷史記錄等畫面，操作人員可實時監控消防設備的運行狀況，報警參數可長期保存，便于技術人員分析故障原因。

　監控中心一臺上位機可監控多臺消防水泵控制柜的運行狀態。

　　隨著城市的快速發展，各種建筑日益增多，各種易燃物的大量運用，加上人對防火的意識不強，這大大增加了發生火災的可能性。盡管目前每幢建筑都配備了消防滅火系統，但經驗和教訓都證明，火災的撲救成功與否，主要取決于消防給水設備是否完好。消防水泵是水滅火系統中的一個重要組成部分，其特點是平時長期不用，一旦使用就要100％發揮作用，由于長期處于閑置狀態，加上泵房的環境潮濕，很容易發生消防泵軸和葉輪銹蝕、銹死和電氣元件不能正常使用的現象，以至發生火災時，消防泵不能正常運轉，無法撲滅火災，危害了人民群眾的生命財產安全。

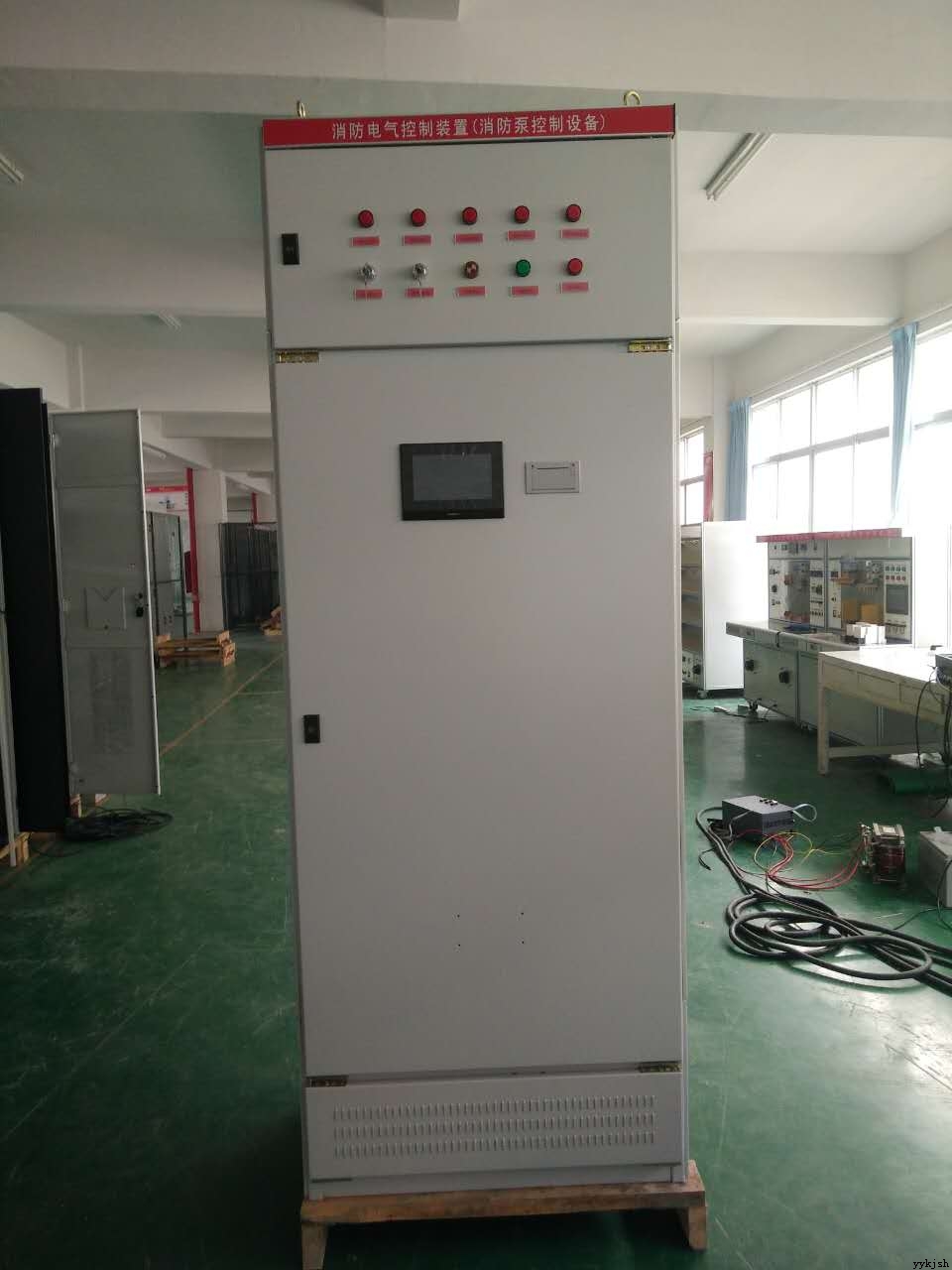

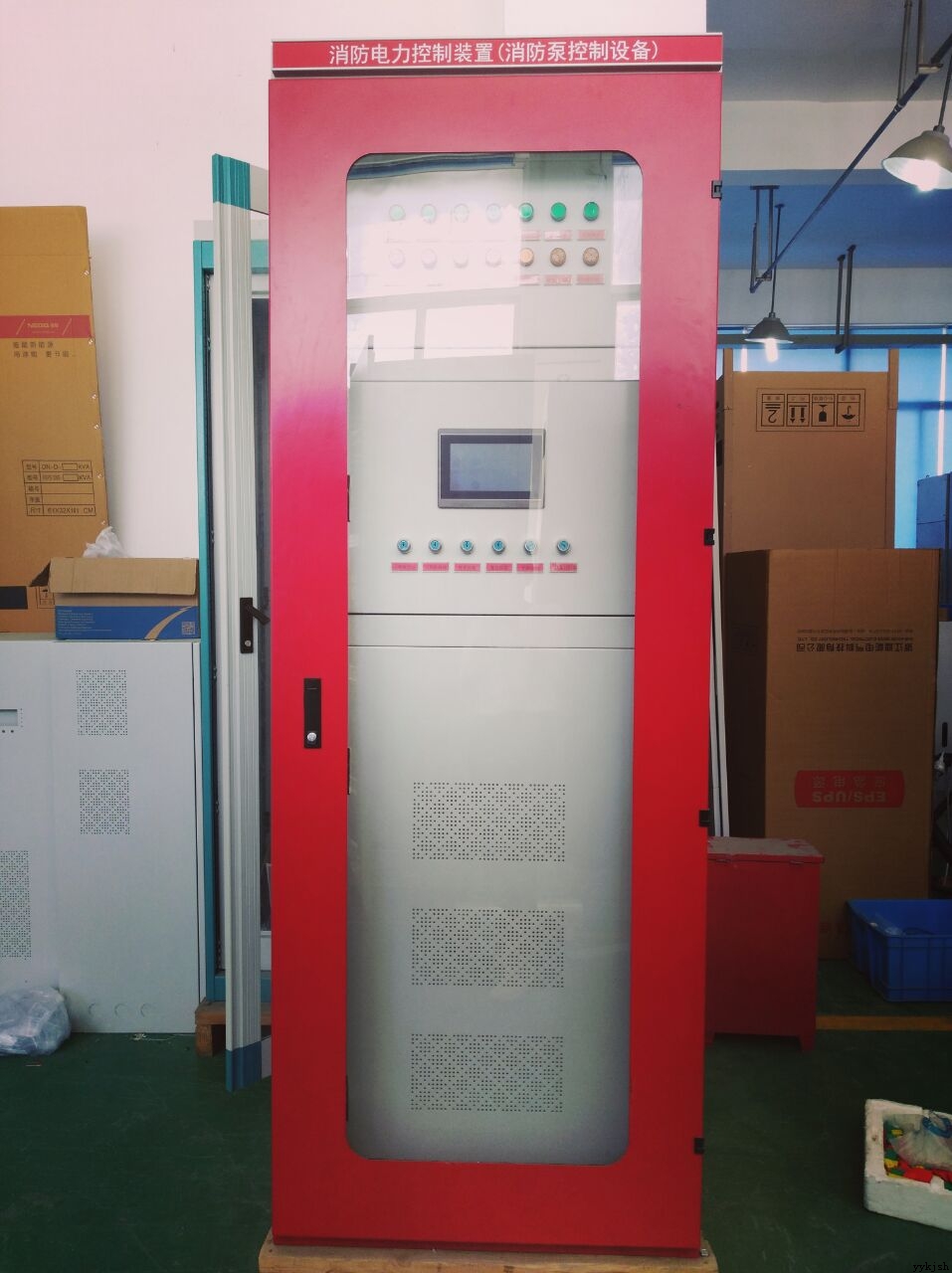

為解決這些消防難題，我公司結合以上問題，自主研發出了集報警、監視、控制、管理于一體的智能型消防巡檢柜，并已批量投入生產和使用；本產品可防止消防水泵銹蝕、受潮、水泵不正常等故障的作用，做到“養兵一日，用兵一時”的目的，本設備還具有主備水泵自動互換，當主泵故障后，備用泵自動投入。主備電源自動互投，當主電源故障后，備用電源會自動投入等功能，并會對上述所有功能提供數據遠傳、圖像監控、故障報警、信息打印等功能。

該系統適用于生活小區、生產基地、辦公大樓、商場、酒店、賓館、學校、倉庫、醫院、部隊等等場所，也適用老舊消防工程項目改造，把原有消防基礎設備合理利用起來，為用戶節省成本。

1、消防自動巡檢控制柜實現獨有模糊邏輯控制程序設計以自動巡檢方式，使消防水泵定期運轉，避免銹死現象。

2、 公司擁有低頻無壓自動巡檢技術，消防巡檢時不對水管網增壓，可任意設定自動巡檢周期，幾小時至數百小時進行消防泵的巡檢，同時消防巡檢時能耗僅為額定功率的2%左右。

消防巡檢控制柜以消防運行方式運行時，設有防超壓裝置，消防事件發生時，消防自動巡檢控制柜立即終止巡檢，以工頻啟動水泵，若主泵發生故障時，自動開啟備用泵。

3、消防巡檢控制柜可與消防中心聯網，也可實現消防巡檢數據遠傳，消防巡檢遙控 ,也可實現消防巡檢的熱備雙控系統（可選）或系統狀態遠距離計算機實時圖像顯示。

4、消防巡檢柜可以模擬消防試水。要實現消防試水功能，消防泵出水主管路上要安裝試水管路，每條試水管路上要按裝一至二路壓力傳感器與流量變送器和電動蝶閥，所有的反饋信號接入巡檢柜內的控制單元。巡檢柜每次巡檢水泵時，提前5秒打開電磁閥，然后依次巡檢水泵，時實監測管路的壓力與流量。水泵巡檢完畢，電磁閥延遲5秒關閉。如果巡檢過程中出現超壓或管路缺水，自動停止巡檢，并發出聲光報警，報警信息及時反映到巡檢界面上，待故障排除后，水泵按設定時間自動巡檢與試水

1、愈翼科技采用變頻調速器巡檢水泵，啟動電流小，水泵轉速低，對水泵機械沖擊小；從而延長了消防水泵的使用壽命；特別是對大功率的水泵來說其意義更大。

2、變頻巡檢驅動功率小，運行高效節能，其功率大約是工頻巡檢功率的1.35％,大大節省電力資源。

3、消防巡檢柜能按設定的周期自動巡檢，無需人為去操作，配有多種通訊接口，可實現遠程消防監控，隨時了解消防水泵機組的情況，便于管理。

4、采用中文大液晶觸摸屏作為人機界面，操作方便，簡單直觀。

5、CPU采用 PLC，性能穩定，安全可靠。

6、具有故障報警，掉電閃存功能、故障存儲記錄功能，可存儲多條故障記錄，方便維修人員檢修和故障分析。

7、巡檢過程中如遇消防信號立即退出巡檢，并馬上啟動消火栓泵和噴淋泵。

8、消防巡檢裝置具有完備的接口功能，可與公司監控中心或公安消防部門的計算機聯網， 24小時對設備實時監控、監測，實現計算機遠程監控、全方位網絡中心管理，從而進一步加強了安全監控。

9、消防巡檢裝置接線方便，可與任何開關廠生產的控制柜配套使用。

YY-FC/B-X1/X2

YY代表：愈翼

FC代表：消防巡檢

B代表：經濟型配置

X1代表：功率

X2代表：臺數
